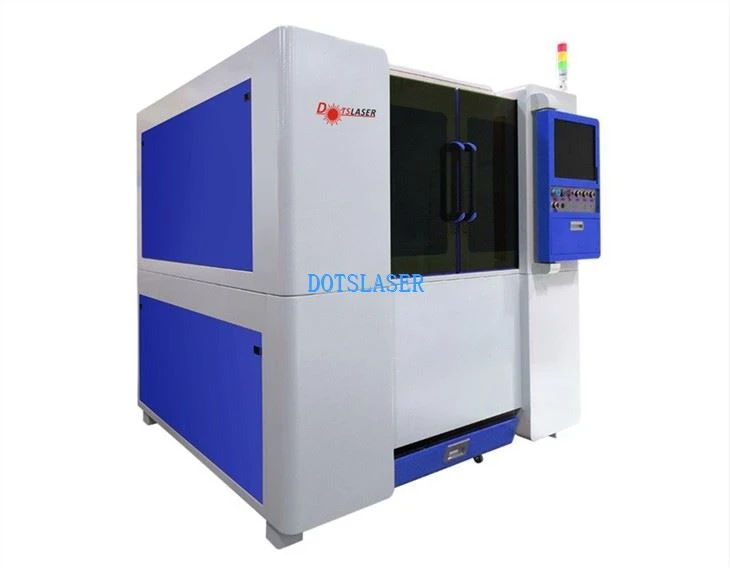

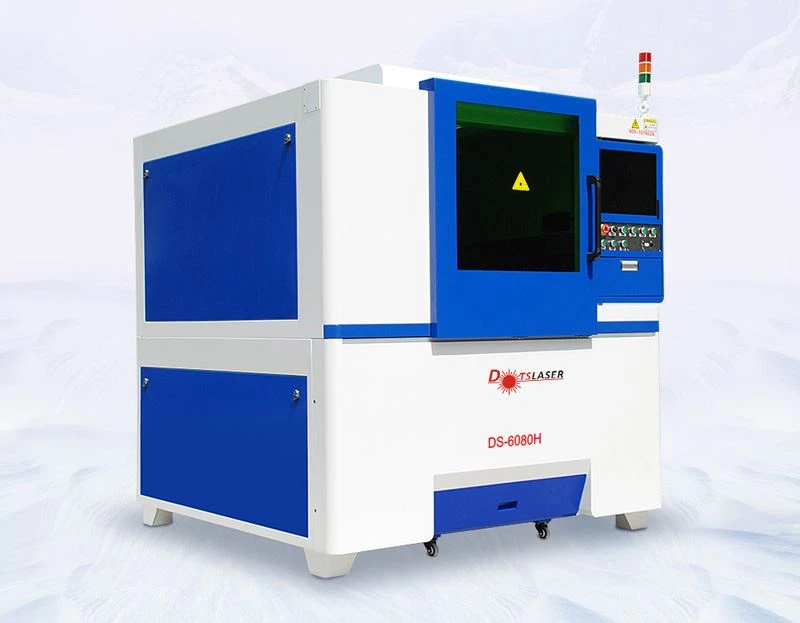

PCB ploča lasersko rezanje
Maksimalno rezanje 6 mm bakrene i aluminijske podloge.
Rezno polje nije obavezno.
Materijal za rezanje je širok, uključujući mesing, bakar, aluminij, nehrđajući čelik, PCB ploču itd.
Snaga lasera: 1000 W-3000 W
PCB ploča lasersko rezanje
Opis proizvoda
Lasersko rezanje PCB ploča ima širok raspon primjena i može obraditi mnoge materijale kao što su bakar, aluminij, nehrđajući čelik, željezo, PCB ploče i magnetske materijale. Veličina formata nije obavezna, a duljina se može prilagoditi prema zahtjevima korisnika za obradu. Brzina rezanja je velika, učinak je gladak i ravan, rez je bez mehaničkog naprezanja i gladak je i ravan bez oštrih posmica.

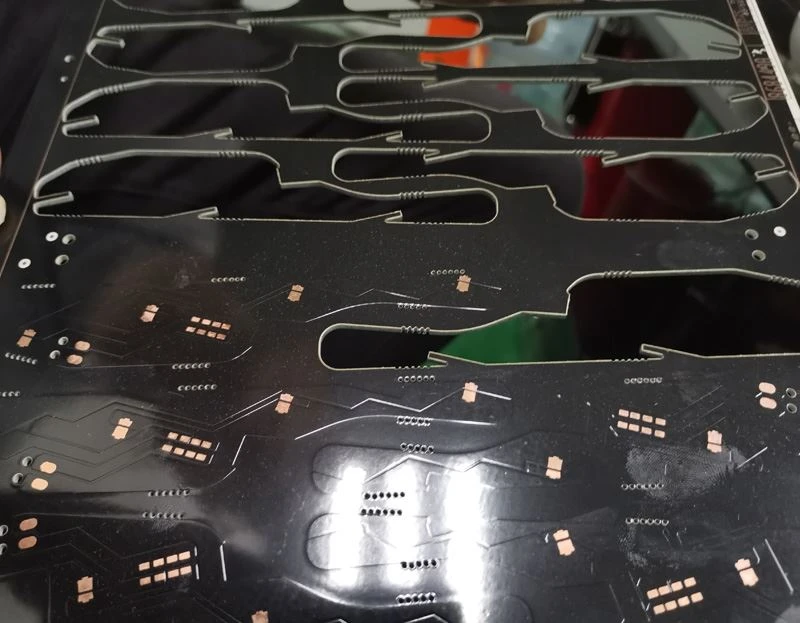

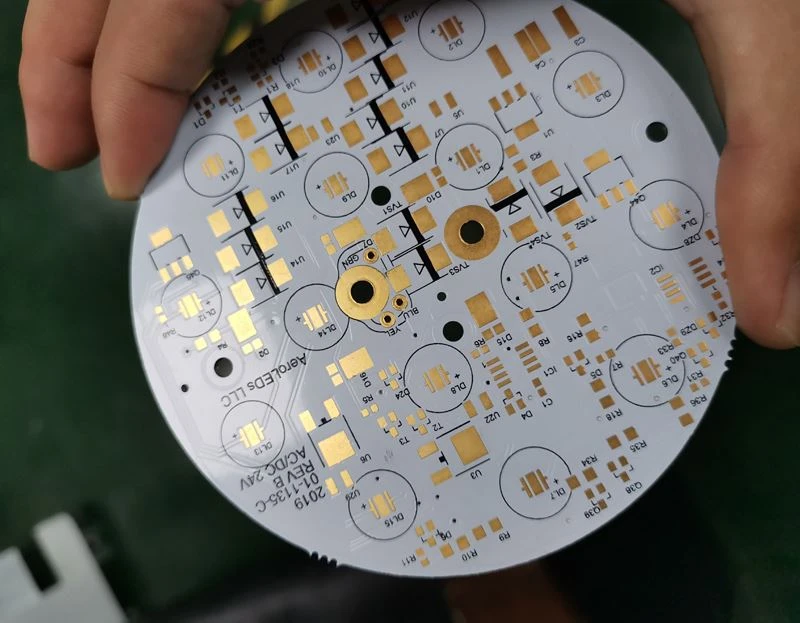

Prvo, da vidimo kako izrezati PCB ploču, tiskanu ploču, bakrenu i aluminijsku podlogu pomoću preciznog laserskog sustava za rezanje.
Značajke i performanse
★ Baza od mramora.
★ Potpuno zatvorena dvostruka pogonska struktura portala.
★ Ventilacijski sustav za zaštitu okoliša.
★ Laserski generator s vlaknima protiv visoke refleksije lasera

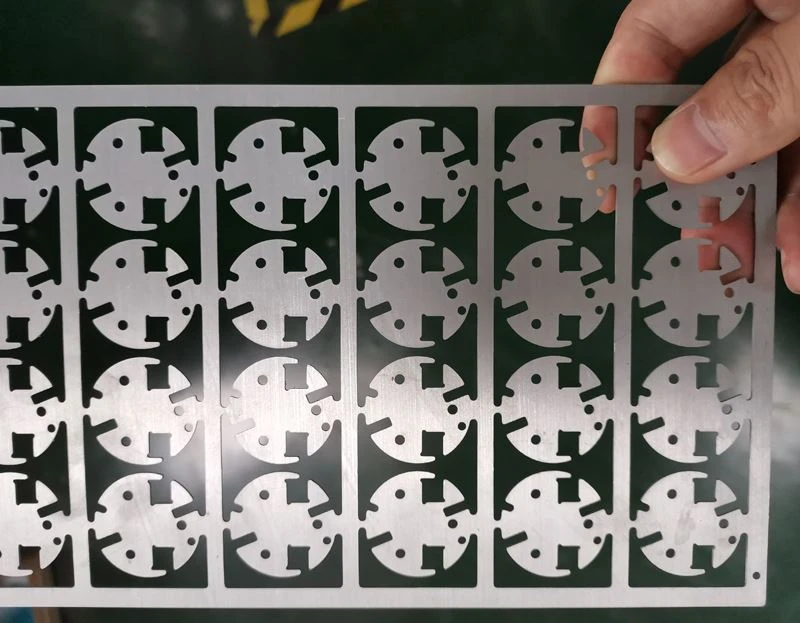

Rezanje bakrenih i aluminijskih podloga malog formata
★ Dugoročno šaržno stabilna debljina rezanja manja od 6 mm, ograničena debljina rezanja 6 mm bakrenih i aluminijskih podloga;
★ Veličina formata nije obavezna, a duljina se može prilagoditi prema zahtjevima korisnika za obradu.
★ Širok raspon materijala za obradu, ne samo da može obrađivati bakar, aluminij, već također obrađivati nehrđajući čelik, željezo, PCB ploče, razne legure itd.
Tehnički parametar
| Model | DS-60680H |
| Snaga lasera | 1000W/1500W/2000W/QCW750W |
| Valna duljina lasera | 1070±10nm |
| Opseg rezanja | 600 mm * 800 mm (ostali raspon je prilagodljiv) |
| Širina linije rezanja | 0.05~0.15 mm (ovisi o materijalu) |
| Debljina rezanja | Manje od ili jednako 3 mm/6 mm (aluminij, bakar) |
| Brzina rezanja | 5000-20000 mm/min (ovisi o materijalu) |
| Točnost rezanja | ±0.02 mm |
| Rezanje tlaka zraka | 1.2-2.8Mpa (preporučuje se dušik visokog tlaka) |
| Nazivna potrošnja energije | 10KW/18KW |
| Napajanje | AC220V/60A, 380V/40A |
| Hlađenje | Vodeno hlađenje |
| Radno okruženje | Nema izvora vibracija, dobra ventilacija, temperatura 10~38 stupnjeva |
| Dimenzija | D1820mm*Š1750mm*V1950mm |
| Težina | 1800KG |
Ukratko o sustavu za rezanje PCB ploča

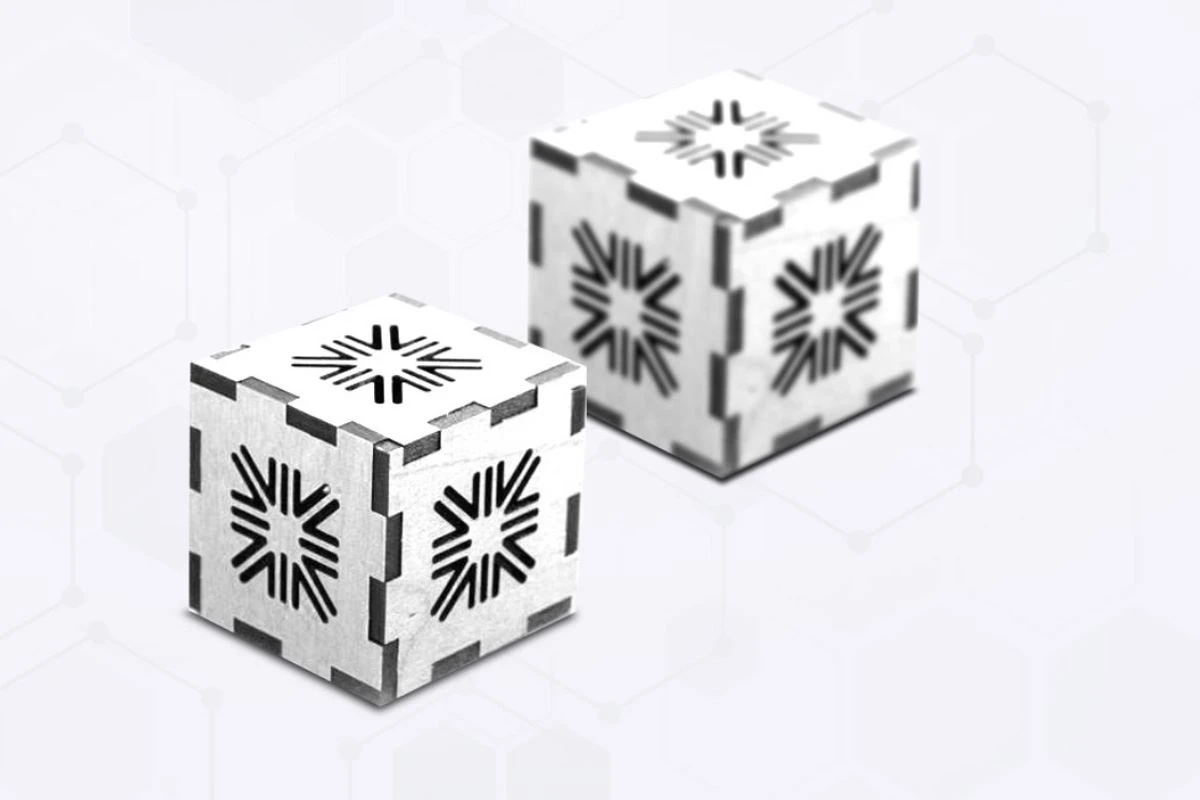

Uski rezni šav, mala deformacija ploče
★ Lasersko rezanje ima malu zonu utjecaja topline i malu deformaciju ploče
★ Rezni šav: {{0}}.05~0.15 mm
★ Brzina laserskog rezanja je velika, a rez nema mehaničkog opterećenja.
★ Visoka točnost obrade, dobra ponovljivost, bez oštećenja površine materijala ★ Točnost: ±0.02mm

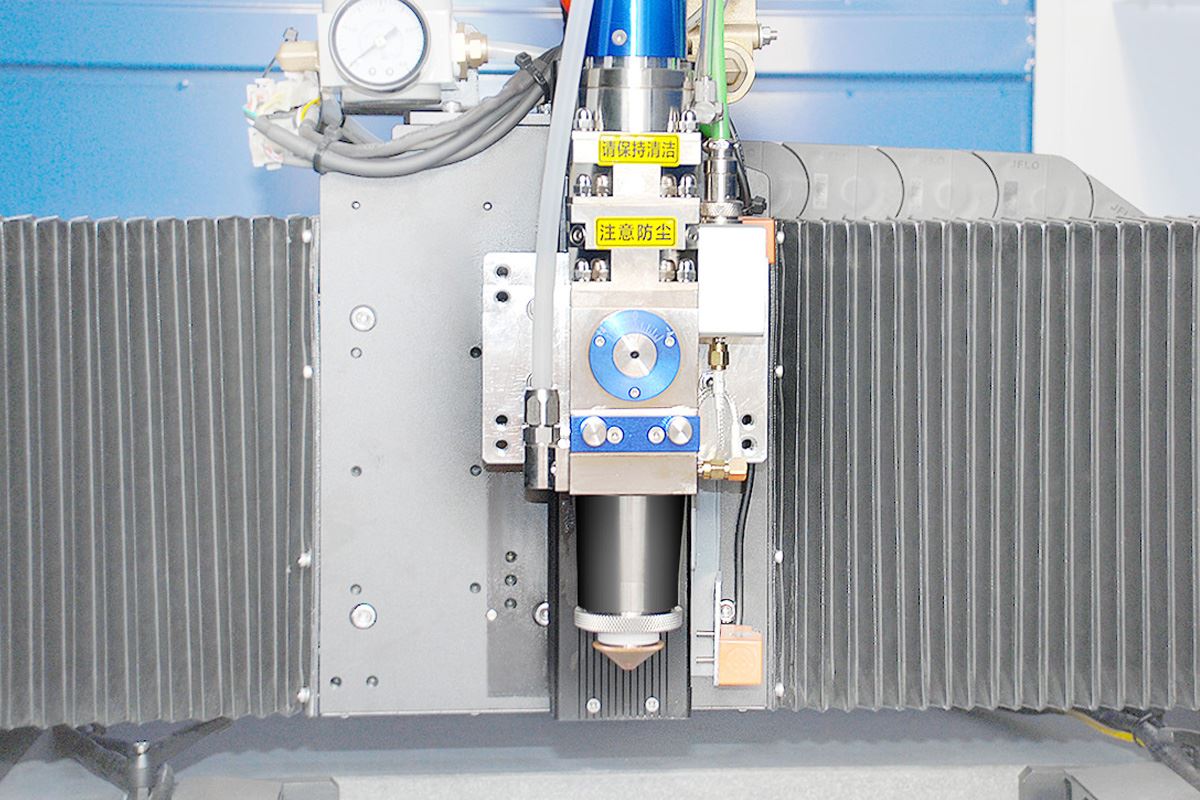

Putanja rezanja se automatski optimizira
★ Kompatibilan s više formata datoteka, kao što su DXF, GERBER.
Sustav aktivne zaštite
Zaštita od sudara
★Glava za rezanje i površina za rezanje se cijelo vrijeme drže na sigurnoj udaljenosti. Istodobno, ima funkciju zaustavljanja dodirom kako bi se smanjio rizik od sudara.
Inteligentna zaštita pri putovanju
★ Automatski detektira radni raspon pokretnih dijelova, a kada dođe do abnormalnosti, sustav će dati osjetljivu povratnu informaciju i odmah narediti zaustavljanje, osiguravajući sigurnost opreme.
Sustav pametnog alarma.
★Samoprovjera opreme, abnormalni prikaz alarma na glavnom sučelju, smanjuju skrivene opasnosti i poboljšavaju učinkovitost istraživanja abnormalnosti opreme.C
