Sustav stroja za lasersko rezanje općenito se sastoji od laserskog generatora, komponente prijenosa (vanjske) zrake, radnog stolca (alatnog stroja), numeričkog upravljačkog ormarića mikroračunala, hladnjaka i računala (hardver i softver).

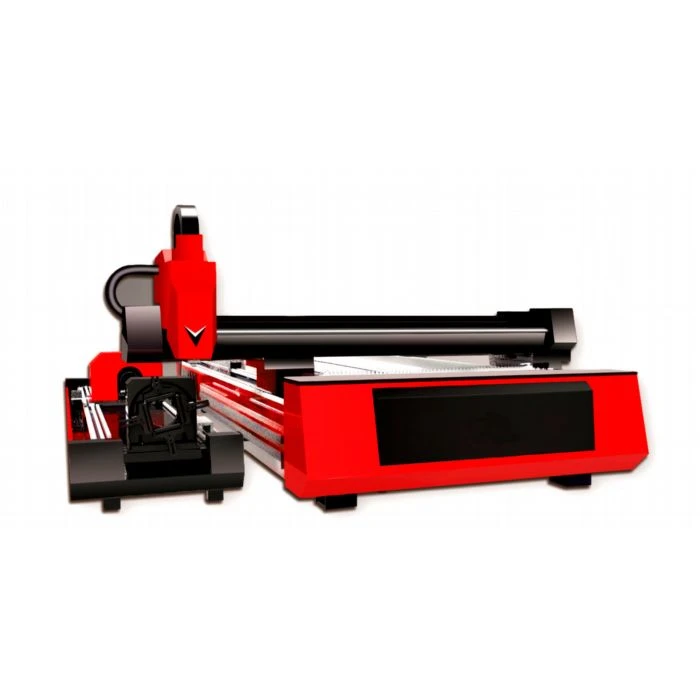

1) Glavni dio stroja alatnog stroja: strojni dio stroja za lasersko rezanje, mehanički dio koji ostvaruje kretanje Osi X, Y i Z, uključujući radnu platformu za rezanje. Koristi se za rezanje obratka i može ga ispravno i točno pomicati prema kontrolnom programu, obično pogonjenom servo motorom.
2) Laserski generator: uređaj koji generira laserski izvor svjetlosti. U svrhu laserskog rezanja, osim u nekoliko navrata kada se koriste YAG solid-state laseri, većina njih koristi CO2 plinske lasere s većom električno-optičkom učinkovitošću pretvorbe i većom izlaznom snagom. Budući da lasersko rezanje zahtijeva visoku kvalitetu snopa, ne mogu se svi laseri koristiti za rezanje. Gaussov način rada pogodan je za manje od 1500W, lasere ugljičnog dioksida niskog reda 100W-3000W i multimode iznad 3000W.
3) Vanjski optički put: Refrakcijsko ogledalo, koje se koristi za vođenje lasera u potrebnom smjeru. Kako bi se spriječilo neispravnost putanje snopa, sva zrcala moraju biti zaštićena zaštitnim poklopcem, a za zaštitu od kontaminacije treba uvesti čisti zaštitni plin s pozitivnim tlakom kako bi se leća zaštitila od kontaminacije. Skup leća s dobrim performansama fokusirat će zraku bez kuta divergencije na beskonačno malo mjesto. Općenito se koristi leća žarišne duljine 5,0 inča. 7,5-inčni objektiv koristi se samo za debele materijale >12 mm.
4) Numerički upravljački sustav: upravljajte alatnim strojem kako biste ostvarili kretanje Osi X, Y, Z i također upravljali izlaznom snagom lasera.
5) Regulirano napajanje: spojeno između lasera, CNC alatnog stroja i sustava napajanja. Uglavnom igraju ulogu u sprečavanju smetnji iz vanjskih elektroenergetskih mreža.
6) Glava za rezanje: Uglavnom uključuje dijelove kao što su šupljina, držač leće za fokusiranje, leća za fokusiranje, kapacitivni senzor i pomoćna plinska mlaznica. Uređaj za vožnju glave za rezanje koristi se za pogon glave za rezanje kako bi se kretao duž Z osi prema programu, a sastoji se od servo motora i vijka ili zupčanika i drugih prijenosnih dijelova.
7) Radna tablica: koristi se za kontrolu radnog procesa cijelog uređaja za rezanje.
8) Hladnjak vode: koristi se za hlađenje laserskog generatora. Laser je uređaj koji pretvara električnu energiju u svjetlosnu energiju. Na primjer, brzina pretvorbe plinskog lasera CO2 općenito je 20%, a preostala energija se pretvara u toplinu. Rashladna voda oduzima višak topline kako bi laserski generator radio normalno. Hladnjak također hladi vanjski reflektor svjetlosne staze i zrcalo fokusiranja alatnog stroja kako bi se osigurala stabilna kvaliteta prijenosa snopa i učinkovito spriječilo deformiranje ili lomljenje leće zbog prekomjerne temperature.
9) Plinske boce: uključujući stroj za lasersko rezanje koji radi srednje plinske boce i pomoćne plinske boce, koji se koriste za nadopunu industrijskog plina za lasersku oscilaciju i opskrbu pomoćnim plinom za glavu rezanja.
10) Kompresor zraka, spremnik zraka: osigurati i pohraniti komprimirani zrak.
11) Sušilica za hlađenje zraka, filtar: koristi se za dovod čistog i suhog zraka laserskom generatoru i putu snopa kako bi staza i reflektor radili normalno.
12) Ventilacijski sakupljač prašine: izvadite dim i prašinu nastalu tijekom obrade i provedite filtriranje, tako da ispuštanje ispušnih plinova zadovoljava standarde zaštite okoliša.
13) Stroj za pražnjenje troske: uklonite ostatke i ostatke nastale tijekom obrade.
